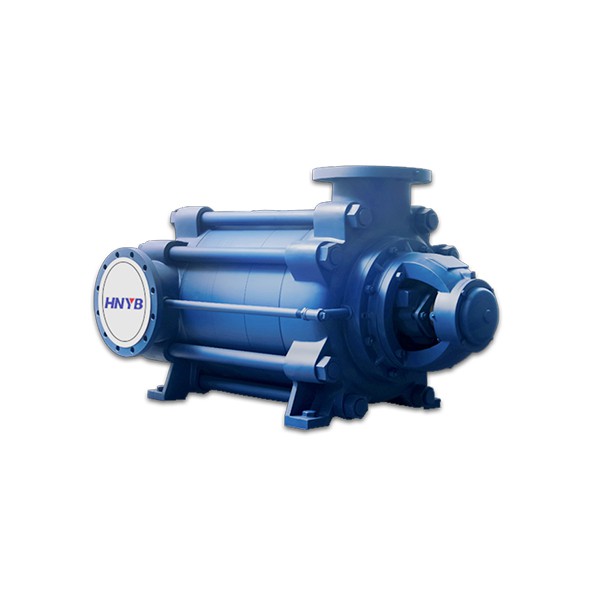

Multi Staging של משאבה צנטריפוגלית
ראש: 50 ~ 1800 מ'
קליבר: פחות או שווה ל-300 מ"מ
הספק: 3 ~ 1600 קילוואט
טמפרטורה בינונית: -20 מעלות ~ 150 מעלות (צריך להסביר אם זה גבוה מ-80 מעלות)
חומר: ברזל יצוק/ברזל רקיע/פלדה יצוקה/נירוסטה וכו'.
תיאור
פרמטרים טכניים

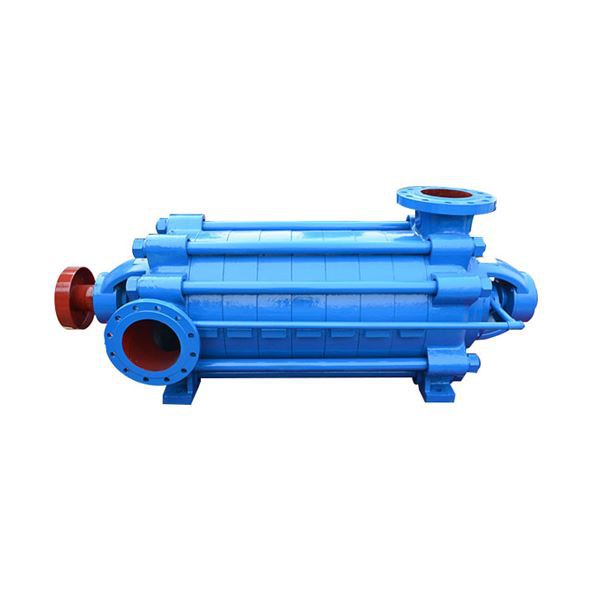

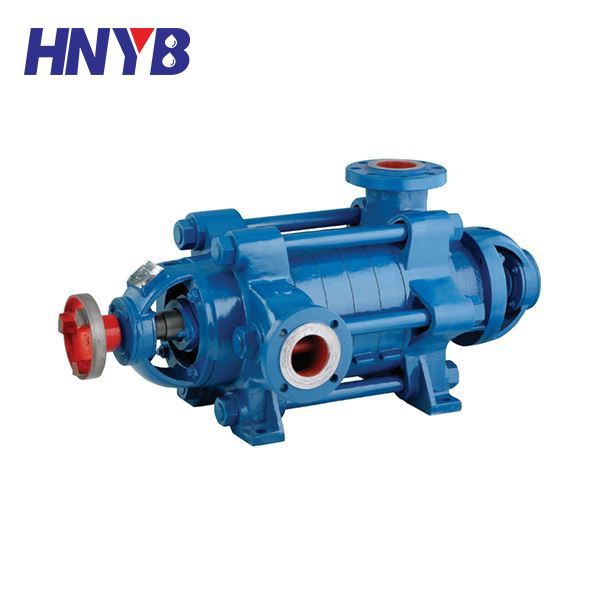

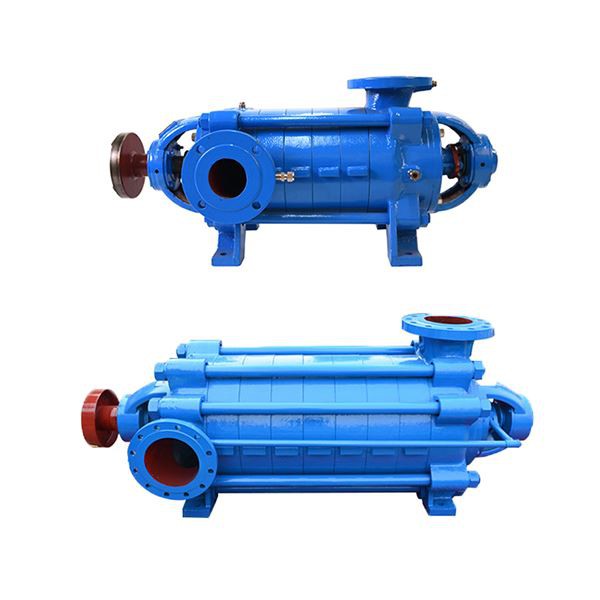

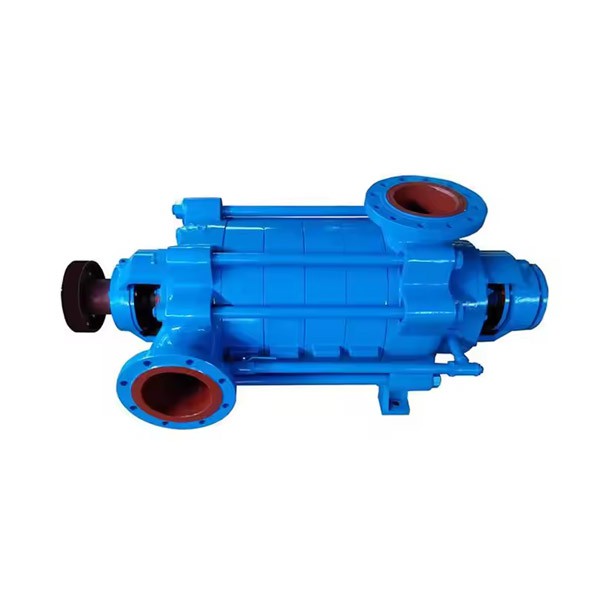

Multi Staging של משאבה צנטריפוגלית
ניתן להשתמש ב-Multi Staging Of Centrifugal Pump להובלת מים נקיים ללא חלקיקים מוצקים (חומרים שוחקים) או חומר מרחף, או נוזלים אחרים בעלי תכונות פיזיקליות וכימיות הדומות למים נקיים. Multi Staging Of Centrifugal Pump יכול לשמש גם להובלת מים חמים, שמן, חומרים קורוזיביים או שוחקים על ידי שינוי חומר המשאבה (או החומר של חלק זרימת המשאבה), צורת איטום והוספת מערכת קירור.
תרשים מבני
תכונות מבניות
יניקה: גם למארזי היניקה וגם למארזי הפריקה יש בסיס יצוק חזק להרכבה על לוחית בסיס או מסגרת בסיס. כדי להשיג ערך NPSH נמוך, מעטפת היניקה של המשאבה כוללת צורת נדבך.
משאבה זו משתמשת בעיצוב יניקה קצה- כדי להשיג את ערך ה-NPSH הנמוך ביותר האפשרי.
אימפלר: נעשה שימוש בעיצוב סגור, מאוזן הידראולית באמצעות מרווח טבעת שחיקה וחורי איזון. מיסבי החיכוך האנטי- נושאים עומסים קלים בלבד, ומבטלים את הצורך בהתקני איזון נוספים. כדי להשיג את ערך ה-NPSH הנמוך ביותר האפשרי, האימפלר של השלב הראשון- מתוכנן כאימפלר יניקה עם פתח אימפלר מוגדל.
מיסבים: גל המשאבה נתמך על ידי מיסבים כדוריים כפולים- וגדולים, המשומנים בשומן- וממוקמים מחוץ לנוזל הנשאב. המסבים משומנים באמצעות אביזרי שומן על בתי המסבים. צד היניקה מצויד במסב שרוול סיליקון קרביד, המחובר לצד הפריקה למניעת ריצה יבשה.
טבעות בלאי: מעטפת הפריקה, מעטפת הביניים והמפזר מצוידים בדרך כלל בטבעות בלאי הניתנות להחלפה. במידת הצורך, המשאבה יכולה להיות מצוידת גם בטבעות בלאי של אימפלר ומארז.
מעטפת ביניים/מפזר: האימפלר ממוקם במרכז בתוך המפזר. המפזר משתמש בעיצוב רב-ערוצים, הממיר חלק ממהירות הזרימה שנוצרת על ידי האימפלר ללחץ. שבבי הדרכה בחלק האחורי של המפזר מובילים את הנוזל הנשאב לאימפלר השלב הבא.
בדיקת איכות

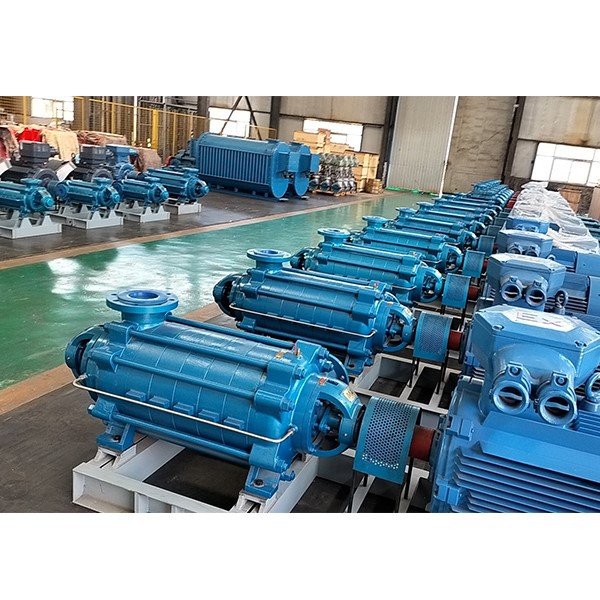

שיעור מעבר של 100% במפעל
קטע היציאה עובר בדיקת לחץ של פי 1.5 מהלחץ שנשמר במשך 10 דקות. סדרה זו של מוצרי משאבה משמשת כדי לענות על צורכי ייצור בסביבות- בלחץ גבוה.
יתרון המוצר
קצב תחזוקה נמוך
איכות אמינה, מחיר סביר, שירות-ללא דאגות לאחר-מכירה וחיי מוצר ארוכים
תיאור מוצרים
מבנה קומפקטי:ריבוי השלבים של משאבת צנטריפוגלית מאמצת בדרך כלל מבנה אימפלר רב-שלבי, וממקמת את האימפלר, המסבים והאטמים על אותו ציר, מה שהופך את כל מבנה המשאבה לקומפקטי יותר.
יעיל ויציב:משאבה צנטריפוגלית רב-שלבית משתמשת בעיצוב אימפלר רב-שלבי, ומגבירה את לחץ הראש והזרימה. במקביל, עיצוב האימפלר ובחירת החומרים עברו אופטימיזציה בקפידה כדי לשפר את יעילות המשאבה וביצועיה תוך שמירה על פעולה יציבה.
ישימות רחבה:הוא נמצא בשימוש נרחב בייצור תעשייתי, בנייה, מערכות חימום וקירור, אספקת מים ומערכות ניקוז ותחומים אחרים. הוא יכול להעביר חומרי הדפסה שונים, כגון מים נקיים, מים בטמפרטורה- גבוהה, נוזל בטמפרטורה- נמוכה, נוזל מאכל וחומרי הדפסה אחרים.
אמין ביותר:הוא עשוי מחומרים-איכותיים וטכנולוגיית עיבוד-בדיוק גבוה, בעל עמידות טובה בפני קורוזיה ועמידות בפני שחיקה, ויכול לפעול ביציבות לאורך זמן בתנאי עבודה קשים.
תפעול ותחזוקה נוחים:השימוש במיסבים-משומנים במים ובמבנה-מקירור עצמי יכולים להפחית את מאמץ התחזוקה והתפעול. במקביל, ניתן לכוון את מצבי הכניסה והיציאה של גוף המשאבה לפי הצורך, דבר נוח להתקנה ולשימוש.
אישור מוצר
ISO 9001
ISO14001
ISO45001
אישור מוצר CE
אישור מוצר EAC
ספק מאומת
הכתובת שלנו
פארק התעשייה Zhaogang, Fengqiu, Xinxiang, הנאן, סין
מספר וואטסאפ
+86 158 3619 1545
דואר-
sales@hnybpumps.com
תגיות פופולריות: רב שלבי של משאבה צנטריפוגלית, סין רב שלבי של יצרני משאבות צנטריפוגליות
פרמטרים של מוצר
| טווח זרימה: | 3.7~1350m³/h |
| רֹאשׁ: | 50~1800m |
| קָלִיבֶּר: | פחות או שווה ל-300 מ"מ |
| כּוֹחַ: | 3 ~ 1600 קילוואט |
| טמפרטורה בינונית: | -20 מעלות ~ 150 מעלות (צריך להסביר אם זה גבוה מ-80 מעלות) |
| חוֹמֶר: | ברזל יצוק/ברזל רקיע/פלדה יצוקה/נירוסטה וכו'. |
| היקף היישום: | הובלת מים נקיים או נוזלים מיוחדים שאינם מכילים או מכילים כמות קטנה של חלקיקים מוצקים, המשמשים בעיקר לאספקת וניקוז מים תעשייתיים, כרייה ועירוניים, אספקת מים בלחץ לבניינים-בגובה, השקיית ספרינקלרים לגינה, הפעלת לחץ אש, אספקת מים למרחקים-ארוכים, חימום, חדרי אמבטיה ולחץ אחר בזרימת מים חמים וקרים ועוד. |
