מהן שיטות השימון למסבי משאבה צנטריפוגליים?

במקרה של משאבות צנטריפוגליות, המסבים נושאים את העומסים הקשורים לשאיבה, ואילו שימון הוא התהליך שבאמצעותו ממוזערים אובדן חיכוך ואנרגיה במיסבים. ללא שימון נכון, החום שנוצר על ידי חיכוך יגרום לבלאי או כישלון מוקדים של המסבים. התכונות החשובות ביותר של חומר סיכה הן עמידות לחום וצמיגותו, שקובעות את תחום ושיטת היישום האידיאלי ביותר שלו. על מנת לשמן כראוי מיסב, יש לשמור על סרט מגן בכל עת במהלך הפעולה.

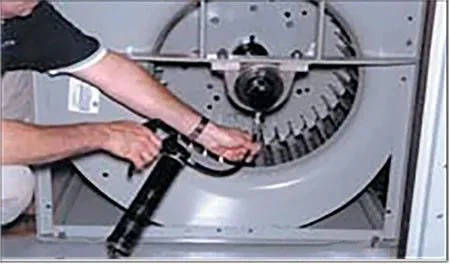

איור 1: יישום גריז ידני
עבור משאבות אופקיות עם מיסבי אלמנטים מתגלגלים, שימון הוא בדרך כלל שומן או שמן. לצורך שימון גריז, גריז ארוז למסבים ובדרך כלל נדרש סיכה מחודשת תקופתית (ראה איור 1). לשימון נפט יש מגוון שיטות, אך בדומה לשומן, נדרשת תחזוקה כדי להבטיח שמוחזקים של תכונות שימון. שימון גריז משמש בדרך כלל ליישומי כוחות סוס נמוכים (כוח). שימון גריז מונע כניסת לחות/מים, יש תהליך תחזוקה פשוט יותר ועשוי להיות מתאים יותר ליישומי הפעלה.

איור 2: איור 2: שימון אמבטיה משומנת בשמן (ראה איור 2)
ניתן לבצע שימון של אמבט שמן על ידי שמירה על מפלס השמן ממש מעל הגזע החיצוני של הנושא, או על ידי שימון התזה עם טבעת שמן אחת או יותר המסתובבים על הפיר ומתיזת שמן מהמאגר על המיסב. בסוגים אלה של שימון, חשוב לשמור על רמה אופטימלית של שמן סיכה בדיור הנושא. יותר מדי שמן יכול לגרום ליכולת מופחתת של המירוץ הנושא החיצוני או טבעת השמן להפיץ שמן למיסב, קצף שמן וחיכוך מוגזם. מעט מדי שמן יכול לגרום לכך שהמיסב שלא יקבל חומר סיכה נאות ויכול להוביל לכישלון מהיר. ניתן להשיג שימון שמן דק גם על ידי אילוץ שמן אטומי (כלומר, ערפל שמן) לדיור הנושא.

איור 3: שימון ערפל שמן טהור (משמאל) ושימון ערפל שמן טיהור (מימין)

ניתן לחלק שימון ערפל שמן לשימון ערפל שמן טהור ולטהר שימון ערפל שמן (ראה איור 3). שניהם כרוכים באותו תהליך עיקרי, בו מיושם ערפל שמן מתמשך ומתמיד ישירות על המיסב בזמן שהוא פועל. עם זאת, שימון ערפל שמן טיהור משתמש במאגר שמן בתוך בית הנושא ליצירת בריכת שמן רטובה. היתרונות של שימון ערפל שמן טהור הם שניתן להשתמש בו בטמפרטורות הפעלה נמוכות יותר וצורכים פחות שמן מאשר אמבט שמן או שימון התזה, תוך שהם מייצרים פחות חלקיקי בלאי במיסב. ניתן להשתמש בשימון ערפל שמן טיהור גם בטמפרטורות הפעלה נמוכות יותר מאשר שימון אמבטיה/התזה בשמן, והיתרונות של שימון ערפל שמן טיהור בהשוואה לשימון ערפל שמן טהור הם שרמת השמן נראית בבירור ותחזוקה קלה יותר.

יש שיטת שימון נוספת, "שימון שמן לחץ". תקן API 610 קובע כי אם עוצמת האנרגיה של המשאבה (כלומר, תוצר הכוח המדורג של המשאבה KW ומהירות המדורגת R/MIN) הוא 4 מיליון ומעלה, יש להשתמש במסבי הזזה רדיאליים נוזליים ומסבי דחף. במקרה זה, יש לשמן את מסבי המשאבה בשמן לחץ. לא אעבור כאן לפרטים.
